Scellement chimique pour tige filetée : guide pratique et astuces

Dans le domaine de la fixation, le scellement chimique s’est imposé comme une solution incontournable pour ancrer des charges lourdes ou critiques dans divers matériaux de construction. Contrairement aux méthodes mécaniques traditionnelles, cette technique repose sur l’utilisation d’une résine bi-composant pour créer une liaison indissociable entre la tige filetée et son support. Offrant une résistance et une durabilité exceptionnelles, ce procédé demande toutefois une mise en œuvre rigoureuse pour garantir une sécurité optimale.

Introduction au scellement chimique

Définition et composition

Le scellement chimique est un procédé de fixation qui utilise une résine synthétique pour solidariser un élément de fixation, tel qu’une tige filetée, à un matériau support comme le béton, la brique ou la pierre. La résine, généralement conditionnée en cartouche, est un produit bi-composant : elle contient une résine et un durcisseur. Ces deux éléments sont séparés et ne se mélangent qu’au moment de l’extrusion à travers une canule spécifique, déclenchant ainsi une réaction chimique qui mène au durcissement.

Quand l’utiliser ?

Cette technique est privilégiée dans des situations où les fixations mécaniques (chevilles à expansion, goujons d’ancrage) montrent leurs limites. On y a recours pour :

• Les charges très lourdes ou soumises à des vibrations.
• Les fixations proches des bords du matériau, où une cheville mécanique risquerait de créer des fissures.
• Les supports creux (parpaing, brique creuse) grâce à l’utilisation d’un tamis qui contient la résine.
• Les matériaux de maçonnerie anciens ou friables qui ne supporteraient pas la pression d’une expansion mécanique.

Comprendre la nature de cette fixation est une première étape, mais son efficacité repose sur des mécanismes d’adhérence bien précis qui méritent d’être détaillés.

Principes du scellement chimique pour tige filetée

Le mécanisme d’adhérence

Le principe fondamental du scellement chimique est de créer une liaison par adhérence moléculaire. Une fois injectée dans le trou préalablement percé et nettoyé, la résine épouse parfaitement les aspérités du support. Elle ne crée aucune contrainte de pression sur le matériau, contrairement à une cheville à expansion. Le durcissement de la résine forme un bloc monolithique qui englobe la tige filetée, répartissant l’effort de charge sur une surface beaucoup plus grande. C’est cette répartition qui confère à la fixation sa résistance exceptionnelle à l’arrachement.

Le rôle de la tige filetée

La tige filetée n’est pas un simple élément passif. Son filetage joue un rôle actif dans la solidité de l’ensemble. Les filets augmentent considérablement la surface de contact entre l’acier et la résine durcie. Ils créent des points d’ancrage multiples qui empêchent tout glissement ou rotation de la tige une fois la résine polymérisée. Le choix du diamètre et de la longueur de la tige est donc directement lié à la charge à supporter et à la profondeur d’ancrage nécessaire.

Ces caractéristiques techniques confèrent au scellement chimique des atouts significatifs par rapport aux solutions plus traditionnelles.

Avantages du scellement chimique par rapport aux fixations mécaniques

Résistance et durabilité

Le principal avantage du scellement chimique réside dans sa capacité de charge supérieure. La liaison chimique répartit les forces de manière homogène dans le matériau support, évitant les pics de contrainte localisés. De plus, la résine durcie est étanche, protégeant ainsi la tige filetée de la corrosion et garantissant une fixation pérenne, même dans des environnements humides ou agressifs.

Polyvalence et absence de contraintes

Le scellement chimique est extrêmement polyvalent. Il s’adapte à presque tous les matériaux de construction, qu’ils soient pleins ou creux. Surtout, il n’induit aucune contrainte d’expansion dans le support. Cela permet de réaliser des fixations très proches des bords ou avec de faibles entraxes entre plusieurs points d’ancrage, ce qui est souvent impossible avec des goujons d’ancrage mécaniques qui risqueraient de fragiliser, voire de faire éclater le béton.

Tableau comparatif

Pour mieux visualiser les différences, voici une comparaison directe des deux systèmes de fixation.

Critère	Scellement Chimique	Fixation Mécanique (Goujon)
Résistance à l’arrachement	Très élevée	Élevée
Contraintes dans le support	Aucune	Élevées (expansion)
Distance aux bords	Faible distance possible	Distance importante requise
Adaptabilité aux matériaux	Tous matériaux (pleins et creux)	Principalement matériaux pleins et durs
Étanchéité	Oui, fixation étanche	Non
Mise en charge	Différée (temps de séchage)	Immédiate

La supériorité technique du scellement chimique est évidente, mais sa réussite dépend d’une préparation minutieuse et de l’utilisation d’un équipement adéquat.

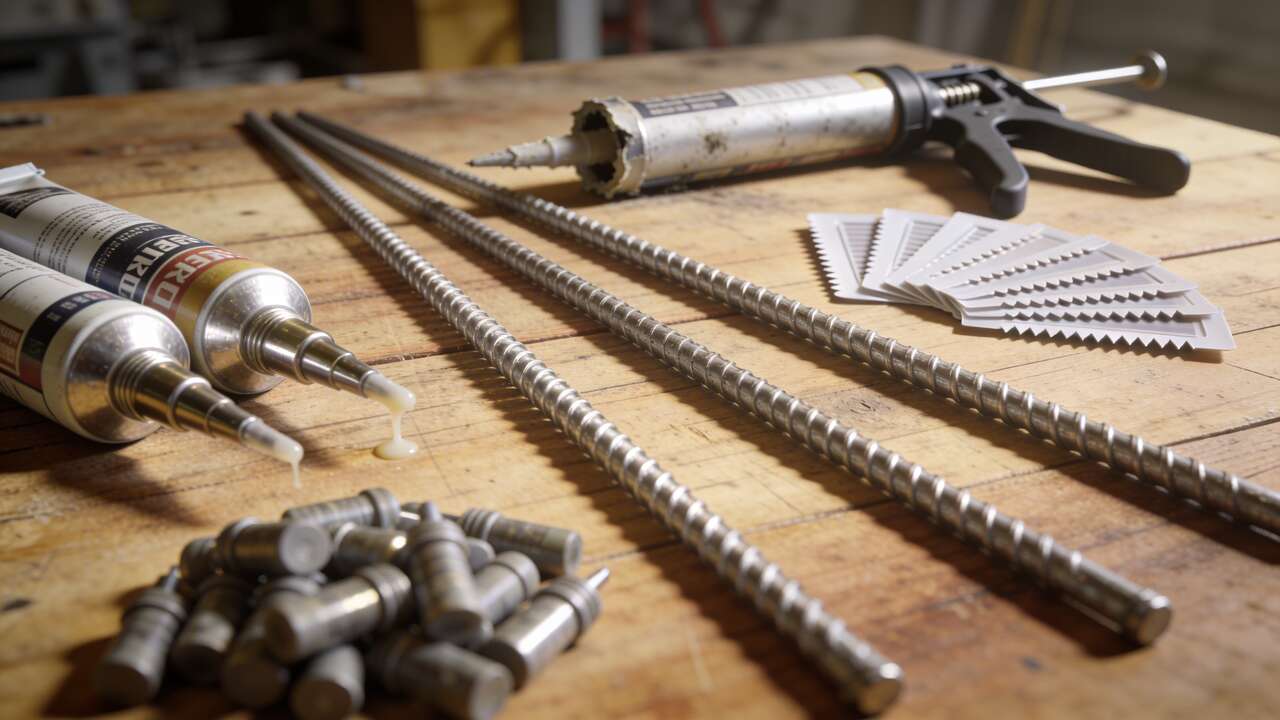

Matériaux et outils nécessaires

L’équipement de base

Pour réaliser un scellement chimique dans les règles de l’art, un certain nombre d’outils sont indispensables. Il ne s’agit pas seulement d’avoir la cartouche de résine, mais de s’assurer que chaque étape pourra être réalisée correctement.

• Un perforateur ou une perceuse à percussion, équipé d’un foret adapté au diamètre requis.
• Un pistolet extrudeur, spécifique aux cartouches de scellement chimique.
• Un souffleur ou une pompe de nettoyage pour évacuer la poussière du trou.
• Un écouvillon métallique pour brosser les parois du trou de perçage.
• Des équipements de protection individuelle (EPI) : lunettes de protection et gants sont impératifs.

Les consommables essentiels

En plus de l’outillage, il faut prévoir les éléments qui seront intégrés à la fixation ou utilisés durant le processus.

• La cartouche de scellement chimique, choisie en fonction du support et de la charge.
• Les canules de mélange (ou becs mélangeurs), fournies avec la cartouche. Prévoyez-en plusieurs, car la résine durcit rapidement à l’intérieur une fois le travail interrompu.
• Les tiges filetées, au bon diamètre et à la bonne longueur, souvent en acier zingué ou en inox.
• Des tamis d’injection si le support est un matériau creux (brique, parpaing).

Une fois tout le matériel rassemblé, il est possible de passer à la mise en œuvre pratique, qui doit suivre un protocole strict pour être efficace.

Étapes pour réaliser un scellement chimique efficace

Préparation du support : le perçage

La première étape consiste à percer le trou qui accueillera la fixation. Le diamètre et la profondeur du perçage sont cruciaux et doivent être conformes aux préconisations du fabricant de la résine et du diamètre de la tige filetée. Un trou trop petit ne permettra pas d’injecter assez de résine, tandis qu’un trou trop grand en consommera inutilement et pourrait affaiblir la fixation. Utilisez le mode percussion pour le béton et la pierre, mais préférez le mode rotation simple pour les matériaux creux afin de ne pas les endommager.

Nettoyage du trou : une étape cruciale

C’est sans doute l’étape la plus importante et la plus souvent négligée. La poussière de perçage agit comme une fine couche de sable qui empêche la résine d’adhérer correctement aux parois du support. Un nettoyage parfait est donc impératif. La procédure standard est la suivante : souffler une première fois avec une pompe ou un compresseur, brosser énergiquement les parois avec un écouvillon métallique, puis souffler une seconde fois pour évacuer les dernières particules. L’opération doit être répétée jusqu’à ce que plus aucune poussière ne sorte du trou.

Injection de la résine

Avant d’injecter la résine dans le trou, il faut purger la cartouche. Extrudez les premiers centimètres de produit sur un carton jusqu’à obtenir une couleur homogène. Cela garantit que la résine et le durcisseur sont bien mélangés. L’injection se fait en partant du fond du trou et en reculant progressivement la canule pour éviter la formation de bulles d’air. Remplissez le trou aux deux tiers environ. Si vous travaillez dans un matériau creux, insérez d’abord le tamis, puis remplissez-le de résine.

Mise en place de la tige filetée

Insérez la tige filetée dans le trou rempli de résine en effectuant un léger mouvement de rotation. Ce mouvement permet de bien enrober tous les filets et de chasser les dernières bulles d’air. Enfoncez la tige jusqu’à la profondeur souhaitée et ajustez sa position. Laissez ensuite le surplus de résine déborder, c’est le signe que le trou est bien rempli. Il ne faut surtout plus toucher à la tige jusqu’au durcissement complet de la résine, conformément aux temps de manipulation et de séchage indiqués sur la cartouche.

La réussite de ces étapes dépend aussi grandement de la qualité et du type de résine utilisé, un choix qui ne doit pas être fait au hasard.

Choisir le bon produit de scellement

Les types de résines

Il existe principalement trois grandes familles de résines pour le scellement chimique, chacune ayant ses propres caractéristiques et domaines d’application.

• Polyester : C’est la résine la plus courante et la plus économique. Elle convient parfaitement aux charges moyennes et aux applications intérieures dans des matériaux pleins ou creux. Son usage est déconseillé dans les zones constamment humides.
• Vinylester : Plus performante que le polyester, elle offre une meilleure résistance mécanique et chimique. Elle peut être utilisée en extérieur, dans des milieux humides (comme les piscines) et pour des charges lourdes. Elle est également adaptée pour les fixations dans le béton fissuré.
• Époxy : C’est la résine la plus robuste du marché. Elle est réservée aux applications les plus exigeantes : charges extrêmes, structures soumises à des vibrations importantes, scellement de fers à béton. Son temps de séchage est plus long, mais sa résistance finale est inégalée.

Critères de sélection en fonction du support

Le choix de la résine dépend aussi de la nature du support. Pour les matériaux pleins (béton, pierre, brique pleine), toutes les résines peuvent convenir, le choix se fera alors en fonction de la charge et de l’environnement. Pour les matériaux creux (parpaing, brique creuse), l’utilisation d’un tamis est obligatoire. La résine doit être suffisamment visqueuse pour ne pas couler à travers les alvéoles du tamis avant d’avoir durci. Les résines polyester et vinylester sont généralement bien adaptées à cet usage.

Même avec le bon produit et une application soignée, certaines erreurs courantes peuvent compromettre la solidité de la fixation.

Les erreurs à éviter lors du scellement chimique

Un nettoyage insuffisant

Comme mentionné précédemment, c’est l’erreur numéro une. Omettre le brossage avec l’écouvillon ou se contenter d’un simple coup de soufflette peut réduire la capacité de charge de la fixation de plus de 50 %. La poussière crée une interface de glissement entre la résine et le support, anéantissant l’adhérence chimique. Il est fondamental de respecter scrupuleusement le protocole de nettoyage.

Le non-respect des temps de séchage

Chaque cartouche de résine indique deux temps importants : le temps de manipulation (pendant lequel on peut encore ajuster la tige) et le temps de mise en charge (temps de durcissement complet avant de pouvoir appliquer la charge). Ces temps varient considérablement en fonction de la température ambiante. Appliquer une charge trop tôt, avant la polymérisation complète, peut entraîner un descellement immédiat ou un fluage progressif de la fixation, menant à une rupture différée.

Un mauvais dosage de la résine

Injecter trop peu de résine est une erreur évidente qui ne permettra pas d’enrober correctement la tige et d’assurer la liaison avec le support. À l’inverse, en injecter beaucoup trop n’est pas une bonne pratique. Bien que le surplus qui déborde ne soit pas un problème en soi, un remplissage excessif peut indiquer un trou de perçage surdimensionné, ce qui n’est pas optimal pour la performance mécanique de la fixation.

Une fois la fixation correctement réalisée, un suivi minimal permet de s’assurer de sa fiabilité sur le long terme.

Entretien et vérification des fixations scellées chimiquement

Inspection visuelle régulière

L’entretien d’un scellement chimique est quasi inexistant. Cependant, pour des fixations critiques ou soumises à de fortes contraintes, une inspection visuelle périodique est recommandée. Il s’agit de vérifier l’absence de fissures autour du point d’ancrage, de signes de corrosion sur la partie visible de la tige filetée ou sur l’écrou, et de s’assurer qu’il n’y a pas de jeu apparent. Cette simple vérification permet de détecter précocement une éventuelle anomalie.

Quand faut-il s’inquiéter ?

Il faut être vigilant si l’on observe l’un des signes suivants :

• Apparition de fissures en étoile autour de la fixation.
• Traces de rouille ou de suintement au niveau de l’émergence de la tige.
• Un jeu ou un mouvement perceptible en essayant de bouger l’élément fixé.

Dans de tels cas, il est préférable de ne plus solliciter la fixation et de consulter un professionnel pour évaluer la situation. Heureusement, ces cas sont rares lorsque la mise en œuvre initiale a été correctement effectuée.

La fiabilité de cette technique explique pourquoi on la retrouve dans une multitude de situations, des plus simples aux plus complexes.

Applications courantes et cas d’utilisation

Dans la construction et la rénovation

Le scellement chimique est omniprésent sur les chantiers. Il est utilisé pour fixer les garde-corps de balcons, les stores bannes, les paraboles, les chauffe-eau suspendus ou encore les gonds de portails. En rénovation, il est particulièrement apprécié pour ancrer des structures dans des maçonneries anciennes dont la solidité est incertaine, car il ne génère pas de contraintes mécaniques qui pourraient les endommager.

Pour les fixations lourdes et critiques

C’est dans le domaine des charges lourdes que le scellement chimique démontre toute sa puissance. On l’emploie pour l’ancrage de machines industrielles, la fixation de poteaux de charpentes métalliques, la reprise de charges structurelles ou encore le scellement de fers à béton pour des extensions de dalles. Sa capacité à résister à des forces dynamiques et à des vibrations en fait une solution de choix pour la fixation de rails de ponts roulants ou de supports de moteurs.

Le scellement chimique pour tige filetée est une méthode de fixation moderne, fiable et polyvalente. Sa performance repose sur une mise en œuvre rigoureuse, en particulier sur un nettoyage méticuleux du trou de perçage et le respect des temps de séchage. Le choix judicieux de la résine en fonction du support et des contraintes garantit une durabilité et une sécurité optimales, surpassant dans bien des cas les solutions de fixation mécanique traditionnelles.
